TUI库newt和snack简要介绍

大多数商业化软件产品一般会通过实现GUI(Graphical User Interface)或者TUI(Text-based User Interface/Textual User Interface/Terminal User Interface)来降低软件的使用难度。本文简要介绍一个TUI库: newt。

newt是由RedHat开发，主要用在RatHat的Linux发行版本(RHEL, Fedora和CentOS)的安装程序项目Anaconda中。NEWT的全称是: Not Erik’s Windowing Toolkit，它基于S-Lang库实现。

因为newt是用于Linux发行版本的安装程序中，因而它的运行空间非常有限，需要保证程序尽可能小，所以在设计时选择使用C语言进行开发，也尽量不支持多余特性。于是在设计之初就不支持事件驱动。在支持事件驱动的窗口库中，有一个事件循环监听事件发生，根据发生的事件展示不同的窗口。在newt中，窗口创建和销毁基于栈模式，新创建的窗口位于之前的窗口之上，且只能展示最上层窗口，当最上层窗口销毁之后才能展示下边的窗口。这也就是说所有窗口都为模态窗口(model windows)。这种特性限制了newt库本身只适合用于完成顺序的程序流程，一个典型的场景就是程序的安装向导。SHELL程序往往也是顺序的流程，从SHELL程序转换为newt窗口程序完全不涉及程序流程的改变，实现非常简单。

newt中的主要结构为组件(components), 它和其他窗口库中所称的widget为相同概念。newt组件有许多, 常用的包括:

Button
CompactButton
EntryBox
CheckBox
RadioButton
Textbox
Scrollbars
Listbox

具体可以参考这篇tutorail文章
。这篇文章写于2003年, 当时newt版本为v0.31，略有些老，但内容上在现在的版本(v0.52)上依然适用。

Form是一种特殊的组件，它将其他组件组合在一起。newt应用程序使用form做为与用户交互的媒介。newt应用程序与用户交互的的简要逻辑为: 当newt应用需要从用户获取输入时，它运行一个form。此时，newt应用开始等待用户输入。用户输入信息到form中所包含的组件后，将控制权交还newt应用(如通过触发按钮等行为)，newt应用再从组件中获取到用户输入的内容继续执行。form可以包含任意组件，也包括其他form。form嵌套可以用于改变TAB键触发的移动顺序、控制窗口不同区域的背景色，滚动特定窗口区域等。

newt代码中将所有的组件都用一种变量类型:newtComponent来表示。我们可以给组件注册回调函数，回调函数何时被触发取决于组件类型。回调函数原型和注册函数原型如下:

1 2	typedef void (newtCallback)(newtComponent, void ); void newtComponentAddCallback(newtComponent co, newtCallback f, void * data);

newt所有组件都绘制在窗口(window)上，newt默认创建了一个特殊的背景窗口，叫做root窗口。我们能够在该窗口上放置组件，也可以使用API创建新的窗口。newt库的坐标系统原点坐于屏幕左上角，函数原型中，left参数表示x坐标，从原点出发从左至右增大，top参数表示y坐标，从上到下增大。left可以对应为列数，top可以对应为行数，两个坐标都可以为负数，表示从反方向开始计算。如:

1	newtDrawRootText(10, -5, "Hello NEWT");

表示在距屏幕左上角的第10列，倒数第5行的位置输出字符串Hello NEWT。

下边我们以一个实例来说明newt的使用。

#include <stdio.h>
#include <stdlib.h>
#include <ctype.h>
#include <newt.h>

void show_message_window(void) {
    char message[] = "This is a pretty long message. It will be displayed "
                     "in a newt textbox, and illustrates how to construct "
                     "a textbox from arbitrary text which may not have "
                     "very good line breaks.\n\n"
                     "Notice how literal \\n characters are respected, and "
                     "may be used to force line breaks and blank lines.";
    newtComponent text, button, form;

    newtCls();
    text = newtTextboxReflowed(1, 1, message, 30, 5, 5, 0);
    button = newtButton(12, newtTextboxGetNumLines(text) + 2, "Exit");
    newtCenteredWindow(37, newtTextboxGetNumLines(text) + 7, "MESSAGE");
    form = newtForm(NULL, NULL, 0);
    newtFormAddComponents(form, text, button, NULL);
    newtRunForm(form);

    newtFormDestroy(form);
    newtPopWindow();
}

void show_login_failed_window(void) {
    newtComponent label, button, form;

    newtCls();
    newtCenteredWindow(60, 6, "NOTE");
    label = newtLabel(10, 2, "Login failed!");

    button = newtCompactButton(30, 4, "Exit");

    form = newtForm(NULL, NULL, 0);
    newtFormAddComponents(form, label, button, NULL);
    newtRunForm(form);

    newtFormDestroy(form);
    newtPopWindow();
}

int main(void) {
    int cols, rows;

    newtInit();

    do {
        newtCls();
        newtPushHelpLine(NULL);

        newtGetScreenSize(&cols, &rows);
        newtOpenWindow(1, 1, cols - 2, rows - 4, "LOGIN");

        newtComponent form, btn_ok, btn_cancel, label_username, label_password,
                      entry_username, entry_password, result;
        const char *username, *password;

        label_username = newtLabel(10, 3, "Username:");
        entry_username = newtEntry(20, 3, "root", 20, &username,
                                   NEWT_FLAG_SCROLL);
        label_password = newtLabel(10, 5, "Password:");
        entry_password = newtEntry(20, 5, "", 20, &password,
                                   NEWT_FLAG_PASSWORD | NEWT_FLAG_SCROLL);

        result = newtLabel(10, 10, "");

        btn_ok = newtButton(10, 7, "OK");
        btn_cancel = newtButton(20, 7, "Cancel");

        form = newtForm(NULL, NULL, 0);

        newtFormAddComponents(form, label_username, entry_username,
                              label_password, entry_password,
                              btn_ok, btn_cancel, result,
                              NULL);
        struct newtExitStruct exit_status;
        newtFormRun(form, &exit_status);

        if (exit_status.reason == NEWT_EXIT_COMPONENT) {
            if (exit_status.u.co == btn_ok) {
                if ((strcmp(username, "root") == 0)
                    && (strcmp(password, "123456") == 0))
                {
                    show_message_window();
                    break;
                } else {
                    show_login_failed_window();
                }
            } else if (exit_status.u.co == btn_cancel) {
                break;
            }
        }

        newtRefresh();
        newtFormDestroy(form);
        newtPopWindow();
        newtPopHelpLine();

    } while (1);

    newtFinished();
    return 0;
}

CentOS发行版默认已带有newt库，我们需要安装newt-devel库:

1	yum install newt-devel

编译该程序:

1	gcc -o newtdemo newtdemo.c -lnewt

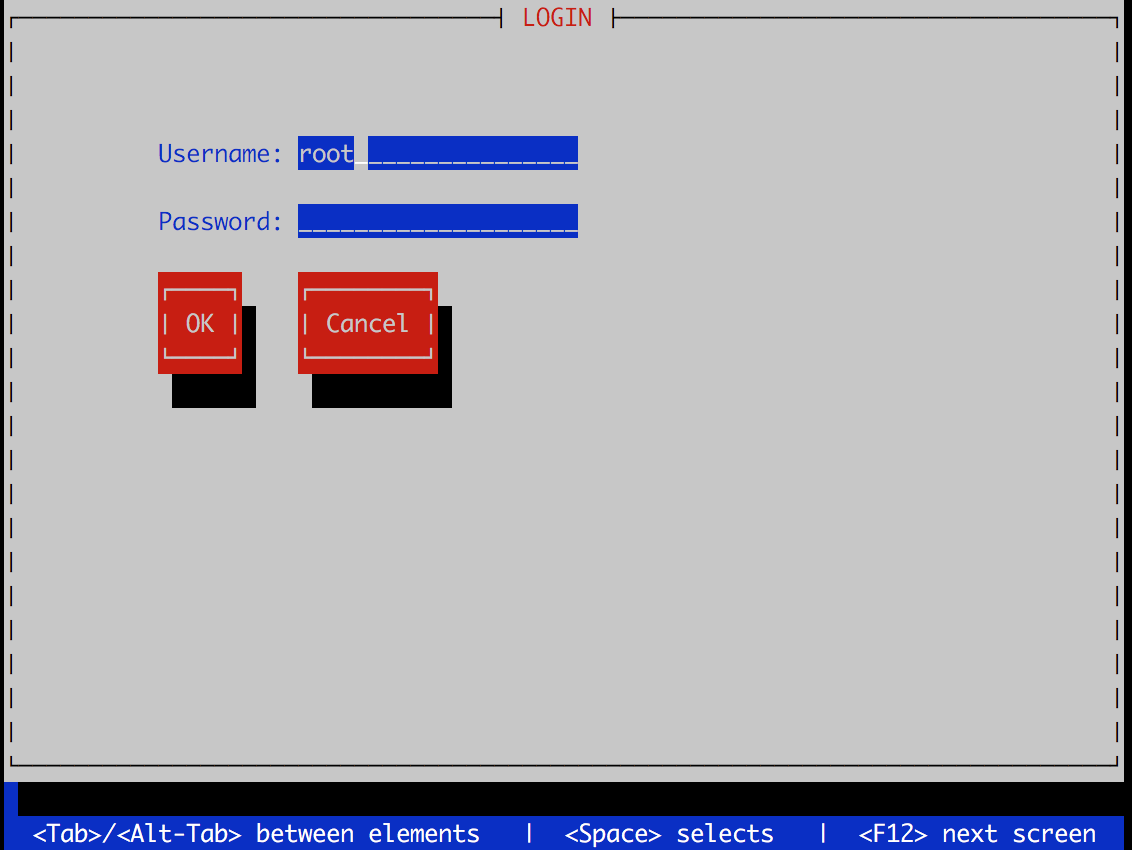

执行newtdemo, 界面如下图:

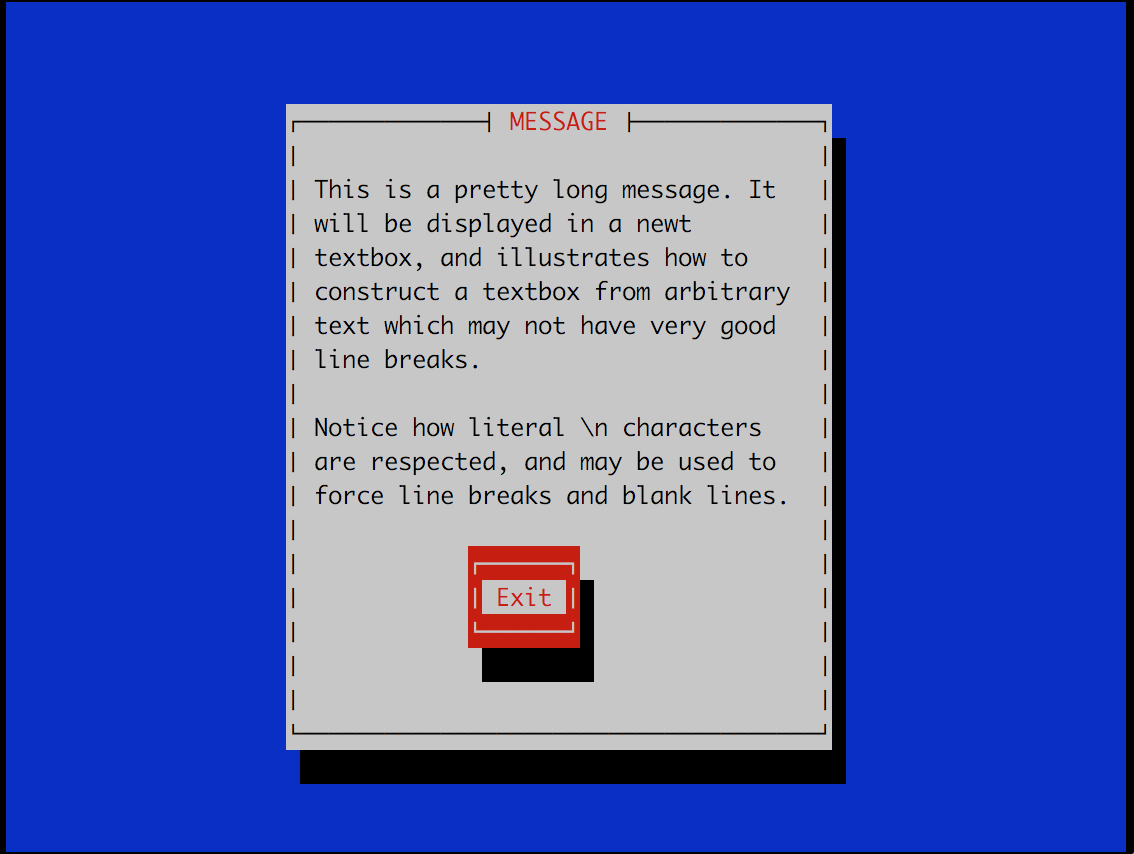

在密码框中输入123456后，移动焦点选择OK按钮，回车后显示另一个窗口:

我们简单说明下源代码。main函数中首先调用了:

1	newtInit();

newtInit()用于初始化newt库的内部数据结构，并将终端设置为raw模式。接着调用newtCls()来清空屏幕。newt窗口的最后一行用于显示帮助信息，如每个快捷键所对应的功能。代码中调用newtPushHelpLine(NULL)显示默认的帮助信息。接下来通过调用newtOpenWindow()创建了一个新窗口，后续的组件将绘制在该窗口中。接下来，在窗口上创建了Username和Password两个输入框用于接收用户输入，以及两个按钮。

从组件定义的代码行中可以看到所有的组件都是newtComponent类型:

1 2	newtComponent form, btn_ok, btn_cancel, label_username, label_password, entry_username, entry_password, result;

我们使用一个Form表单将这些组件组合起来:

newtFormAddComponents(form, label_username, entry_username,
                      label_password, entry_password,
                      btn_ok, btn_cancel, result,
                      NULL);

当执行newtFormRun()时，newt应用将等待用户操作。我们通过exit_status结构体接收用户的操作信息来判断哪个按钮被触发。如果用户触发了Cancel按钮则程序结束。如果触发的为OK按钮，则检测输入的密码是否为123456。如果输入错误，则显示一个错误信息窗口。密码验证通过则显示一个长消息Textbox窗口。

这里我们也可以通过注册回调函数给两个按钮组件，根据哪个回调函数被执行来判断哪个按钮被触发。

newt整体使用非常简单，然而比较遗憾的是，它基本没有文档，最好的参考资料为官方源码中的几个示例:

官方newt库中还提供了Python封装库，名称为snack。具体用法和C库类似，官方也提供了两个示例:

除此之外，newt库中还提供了一个whiptail的命令行程序，用在SHELL脚本中显示对话框。比如，我们在BASH中执行:

1	whiptail --yesno "Continue?" 10 50

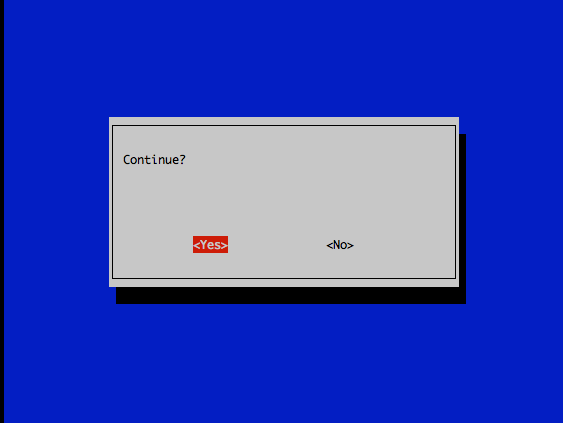

这将显示如下窗口:

当选择YES按钮时，程序退出码为0，选择NO按钮，程序退出码为1。我们选择YES之后，查看退出码:

1 2	[root@centos2 newt]# echo $? 0

具体信息可以参考:

https://linux.die.net/man/1/whiptail

类似的TUI工具还有CDK和dialog。[CDK](Curses Development Kit)是一个程序库，能够链接进我们自己开发的应用程序，dialog为一个命令行程序，与whiptail类似，可以在SHELL脚本中实现TUI界面。它们都是基于ncurses开发的，ncurses是目前最为广泛使用的TUI库。不过它的API过于底层，我们直接使用相对繁琐，对于简单的界面实现，还是推荐使用更为上层的封装库。
